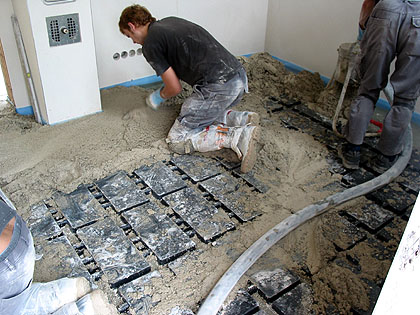

Auf dieser Abbildung ist zu sehen, wie die Estrichleger den Zementestrich oberhalb der Fußbodenheizung einbringen.
Zunächst sollten die Freiflächen zwischen den Heizflächenabdeckungen verfüllt werden und anschließend die gesamte Bodenfläche.

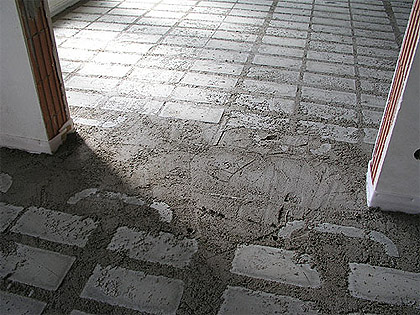

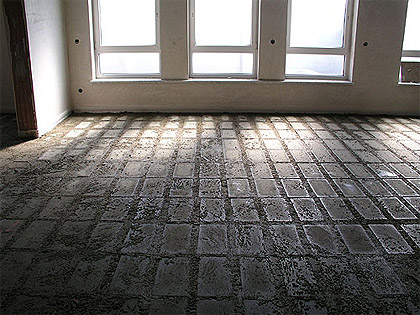

Hier können Sie anschaulich sehen, wie die Freiflächen zwischen den einzelnen Heizflächenabdeckungen und der Türbereich zunächst bis ungefähr auf Höhe der Oberkante der Heizflächenabdeckung mit Estrich aufgefüllt worden sind.

Anschließend wird die gesamte Bodenfläche mit einer weiteren Estrichschicht mit einer Stärke von mindestens 40 mm verfüllt (was hier allerdings nicht dargestellt ist).

Ein großer Unterschied zwischen der Janßen-Fußbodenheizung und herkömmlichen Fußbodenheizungssystemen ist der, dass das gesamte Heizsystem an keiner Stelle direkten Kontakt mit dem Estrich hat. Die Heizrohre können sich somit frei im Boden ausdehnen, ohne dass es zu Spannungen und Rissbildungen im Oberboden kommen kann.
Die Wärmeverteilung erfolgt großflächig mittels der Aluminium - Wärmeverteilung per Strahlung.
